IH型卧式耐腐蚀化工泵是单级单吸(轴向吸入)悬臂式离心泵，供输送不含固体颗粒具有腐蚀性、粘度类似水的液体。其标记、额定性能和尺寸等效采用国际标准ISO2858，具有性能范围广、效率高、“三化”水平高和维修方便等特点，其效率比F型泵平均提高5%，是国家推广的节能产品。 IH型卧式单级化工离心泵适用于化工厂，用来输送不含固体颗粒，粘度类似于水的腐蚀性液体，被输送介质温度一般为20℃～105℃。泵的最高工作压力为1.6 Mpa，进口压力不高于0.6Mpa。
IH型卧式单级化工离心泵参数范围：
流量Q 6.3~400m3/s
扬程H 5~125m
IH型卧式单级化工离心泵型号说明：
IH100-80-125A
IH-单级单吸化工离心泵
100-泵吸入口直径为50mm
380-泵出口直径为32mm
125-叶轮名义直径为125mm
A-叶轮外径的改变。
IH型卧式单级化工离心泵结构特点：
泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的联接把泵盖夹紧在中间，泵体是轴向吸入，径向排出，脚支承式，可直接固定在底座上。悬架部件通过止口固定固定在中间支架上，并用悬架支架支撑在底座上。为拆卸方便，设计了加长联轴器，检修时可以不拆卸进出口联接管路，泵体和电动机。只需拆下联轴器的中间联接件，即可退出转子部件进行检修。这是国际上通用的一种结构形式。
IH型卧式单级化工离心泵成套范围：
成套供应泵，电动机，还提供止回阀、闸阀。

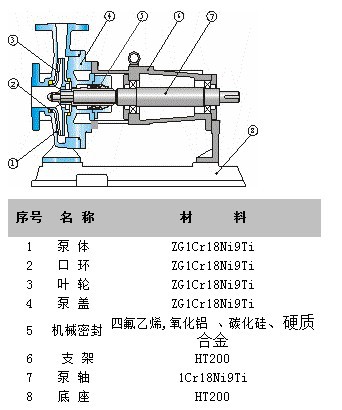

IH型卧式单级化工离心泵结构说明：
